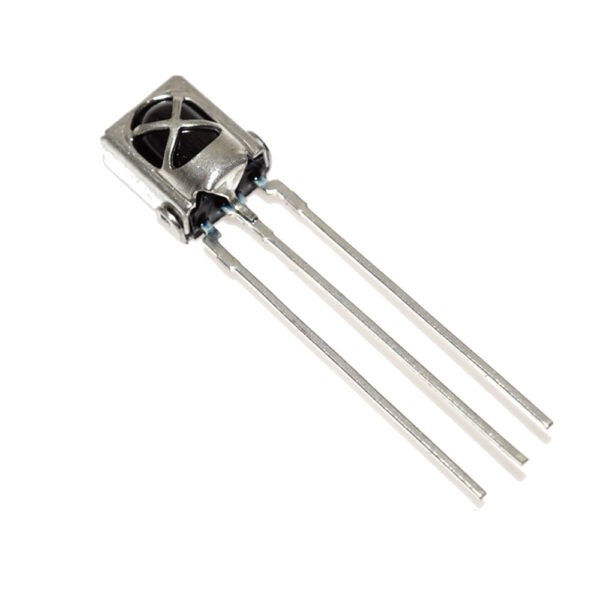

Recetor Infravermelho IR Receiver VS1838

O Recetor Infravermelho VS1838 opera na frequência de 38KHz, que é a frequência da maioria dos controles remoto. Para o funcionamento do mesmo é necessário uma plataforma microcontrolada.

Em projetos de automação residencial com Arduino, PIC ou NodeMCU ESP8266 o Fotorreceptor / Receptor IR TSOP4838 é bastante utilizado. Em conjunto com um LED Emissor IR e a plataforma microcontrolada, é possível substituir o controle remoto dos aparelhos (TV, DVD, BluRay, aparelho de som) e utilizar um sistema alternativo de controle através de um smartphone ou tablet com um aplicativo Android por exemplo.

Especificações:
• Tensão de trabalho: 2,7V ~ 5,5V;
• Consumo de corrente: 1,5uA;
• Frequência de trabalho: 38Khz;
• Ângulo: +/- 45°;
• Tensão em nível lógico baixo: 0,4V;
• Tensão em nível lógico alto: até 4,5V;
• Temperatura de trabalho: -20° ~ 85°.

Exemplo de aplicação:

Recetor Infravermelho IR Receiver VS1838

Código para arduino:

#include <IRremote.h>

int RECV_PIN = 3;
IRrecv irrecv(RECV_PIN);
decode_results results;

void setup()
{
Serial.begin(9600);
irrecv.enableIRIn(); // Start the receiver
}

//Infinite loop
void loop() {
if (irrecv.decode(&results)) {
Serial.println(results.value, DEC);
dump(&results);
irrecv.resume(); // Receive the next value
}
}

//Dumps the result and prints the numeric received dada and type of remote
void dump(decode_results *results) {
// Dumps out the decode_results structure.
// Call this after IRrecv::decode()
int count = results->rawlen;
if (results->decode_type == UNKNOWN) {
Serial.print("Unknown encoding: ");
}
else if (results->decode_type == NEC) {
Serial.print("Decoded NEC: ");
}
else if (results->decode_type == SONY) {
Serial.print("Decoded SONY: ");
}
else if (results->decode_type == RC5) {
Serial.print("Decoded RC5: ");
}
else if (results->decode_type == RC6) {
Serial.print("Decoded RC6: ");
}
else if (results->decode_type == PANASONIC) {
Serial.print("Decoded PANASONIC - Address: ");
Serial.print(results->address, HEX);
Serial.print(" Value: ");
}
else if (results->decode_type == LG) {
Serial.print("Decoded LG: ");
}
else if (results->decode_type == JVC) {
Serial.print("Decoded JVC: ");
}
else if (results->decode_type == AIWA_RC_T501) {
Serial.print("Decoded AIWA RC T501: ");
}
else if (results->decode_type == WHYNTER) {
Serial.print("Decoded Whynter: ");
}
Serial.print(results->value, HEX);
Serial.print(" (");
Serial.print(results->bits, DEC);
Serial.println(" bits)");
Serial.print("Raw (");
Serial.print(count, DEC);
Serial.print("): ");

for (int i = 1; i < count; i++) {
if (i & 1) {
Serial.print(results->rawbuf[i]*USECPERTICK, DEC);
}
else {
Serial.write('-');
Serial.print((unsigned long) results->rawbuf[i]*USECPERTICK, DEC);
}
Serial.print(" ");
}
Serial.println();
}
