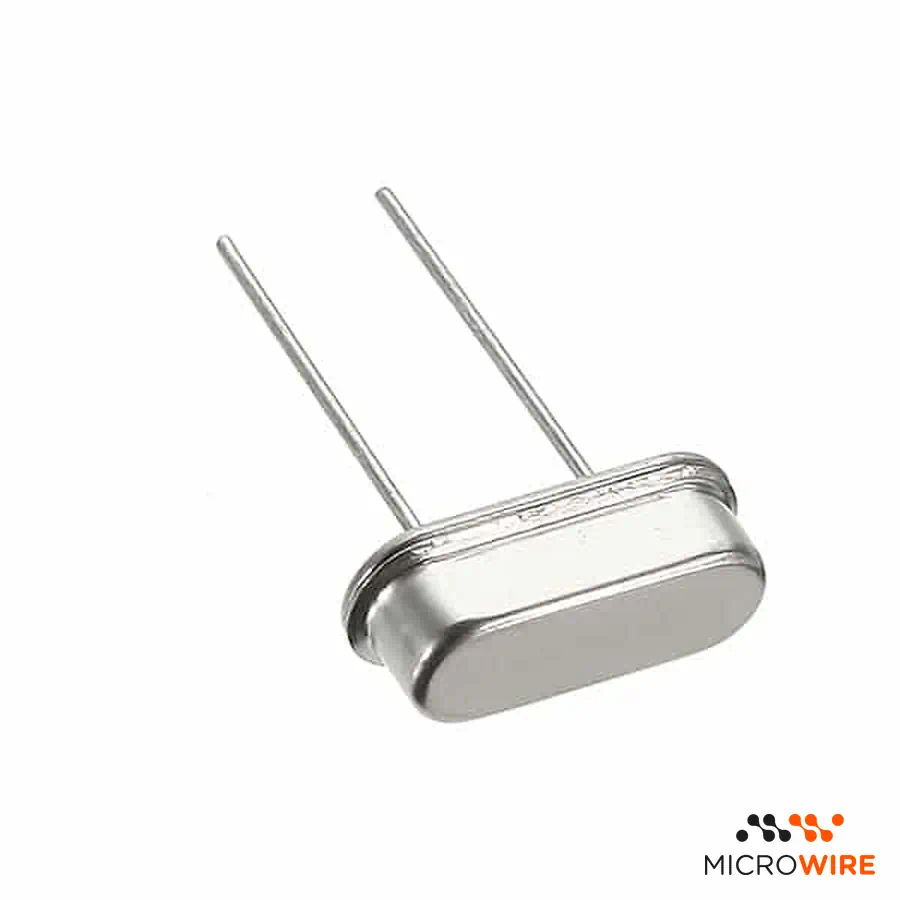

Oscilador Cristal De Quartzo 16MHz

Componente de Precisão para Clock: Oscilador Cristal de Quartzo 16MHz

O Oscilador Cristal De Quartzo 16MHz é um componente fundamental desenhado para assegurar a geração estável de sinais de relógio em circuitos digitais e microcontroladores. Garante uma ressonância precisa de 16MHz, sendo ideal para sistemas microprocessados e placas de desenvolvimento que exigem temporização rigorosa.

Especificações Técnicas

• Frequência: 16MHz
• Tolerância de frequência: ±30ppm
• Estabilidade da frequência: ±30ppm
• Capacidade de carga: 20pF
• Potência máxima: 100µW
• Tipo de montagem: Through-Hole (THT)
• Dimensões da carcaça: 11.05mm x 3.5mm x 4.7mm
• Referência do componente: MW-CRQRTZ16MHZ

O Que Distingue Este Modelo

Este modelo destaca-se pelo seu encapsulamento metálico de montagem Through-Hole (THT), que simplifica a inserção direta em placas de ensaio ou a soldadura manual em circuitos impressos. A tolerância de ±30ppm combinada com uma capacidade de carga de 20pF proporciona o equilíbrio térmico e elétrico ideal para projetos de prototipagem e hardware dedicado.

Dicas de Utilização

Recomenda-se a instalação por um profissional técnico qualificado com experiência em soldadura eletrónica. Para assegurar a oscilação correta e minimizar ruídos eletromagnéticos, posicione o cristal o mais próximo possível dos pinos do oscilador do microcontrolador, utilizando condensadores de carga adequados ao circuito.

Perguntas Frequentes

Qual é o tipo de montagem deste cristal de quartzo?

Este oscilador possui pinos para montagem Through-Hole (THT), sendo adequado para soldadura em furos passantes de placas de circuito impresso ou breadboards.

Qual é a capacidade de carga recomendada para o circuito?

A especificação nominal de capacidade de carga deste componente é de 20pF, com uma potência máxima de operação de 100µW.
