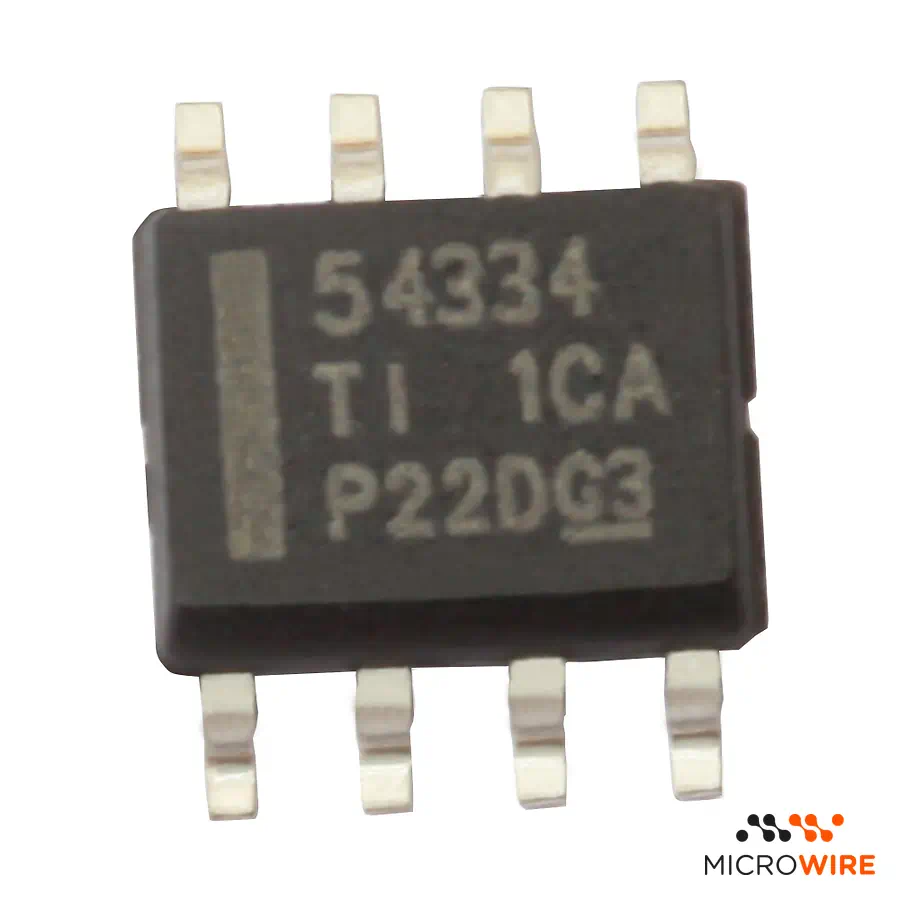

Regulador de Tensão TPS54334

Conversor DC-DC Síncrono de Alta Eficiência TPS54334

O TPS54334 é um regulador de tensão step-down (buck) síncrono de alta eficiência, projetado para fornecer até 3A de corrente de saída contínua a partir de uma vasta gama de tensões de entrada. A sua arquitetura síncrona com MOSFETs integrados minimiza as perdas de energia, tornando-o ideal para aplicações que exigem elevada eficiência energética e uma gestão térmica otimizada, desde sistemas de alimentação distribuída a equipamentos industriais e de consumo.

Especificações Técnicas

• Tipo de Conversor: Step-Down (Buck) Síncrono
• Referência: TPS54334
• Tensão de Entrada (VIN): 4.5V a 28V
• Tensão de Saída (VOUT): Ajustável (mín. 0.8V)
• Corrente de Saída Máxima: 3A (contínua)
• Frequência de Comutação: Ajustável de 100 kHz a 2.5 MHz
• Encapsulamento: SOIC-8 PowerPAD™
• Eficiência: Superior a 90% em condições ótimas

O Que Distingue Este Modelo

A principal vantagem do TPS54334 reside na sua combinação de um vasto intervalo de tensão de entrada (até 28V) com a eficiência de um conversor síncrono. Ao contrário de reguladores não síncronos, os seus MOSFETs integrados de baixo RDS(on) reduzem significativamente a dissipação de calor, permitindo designs mais compactos e fiáveis sem a necessidade de dissipadores de calor externos em muitas aplicações.

Dicas de Utilização / Instalação

Para garantir a estabilidade e o desempenho térmico, assegure-se de que o terminal PowerPAD™ está corretamente soldado a um plano de terra (GND) na placa de circuito impresso. Utilize condensadores de bypass de cerâmica de alta qualidade (X5R/X7R) o mais perto possível dos pinos de entrada (VIN) e saída (VOUT) para minimizar o ruído e o ripple.

Perguntas Frequentes

Qual a principal vantagem de um regulador síncrono como o TPS54334?

A principal vantagem é a maior eficiência, especialmente com cargas mais elevadas e tensões de entrada mais altas, pois substitui o díodo de roda livre por um MOSFET de baixa resistência, reduzindo as perdas de energia.

Este regulador de tensão necessita de muitos componentes externos?

Não, o TPS54334 foi projetado para uma implementação simplificada. Requer principalmente uma bobina, resistências para definir a tensão de saída e a frequência, e condensadores de entrada e saída, minimizando a complexidade do circuito.

Garanta a performance e fiabilidade dos seus circuitos com componentes de qualidade. Adicione ao seu cesto, disponível para envio imediato a partir de Portugal.
